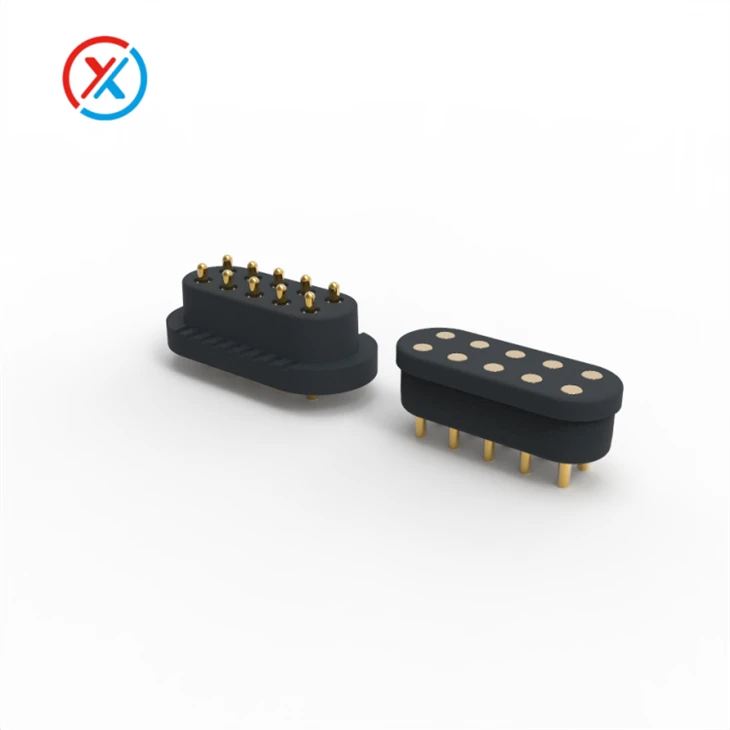

10 Pin Pogo Connector suppliers

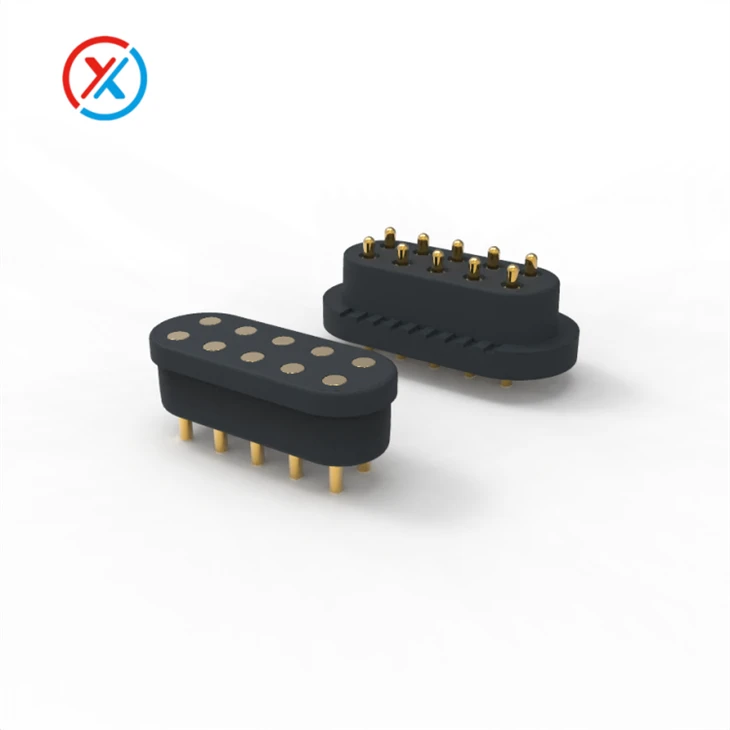

10 Pin Pogo Connector factory

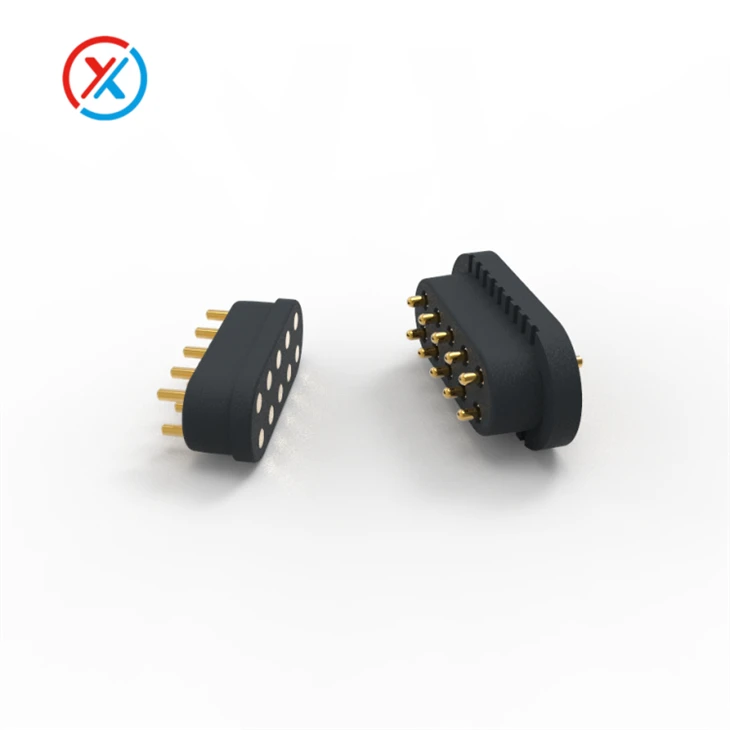

10 Pin Pogo Connector best
10 Pin Pogo Connector high quality

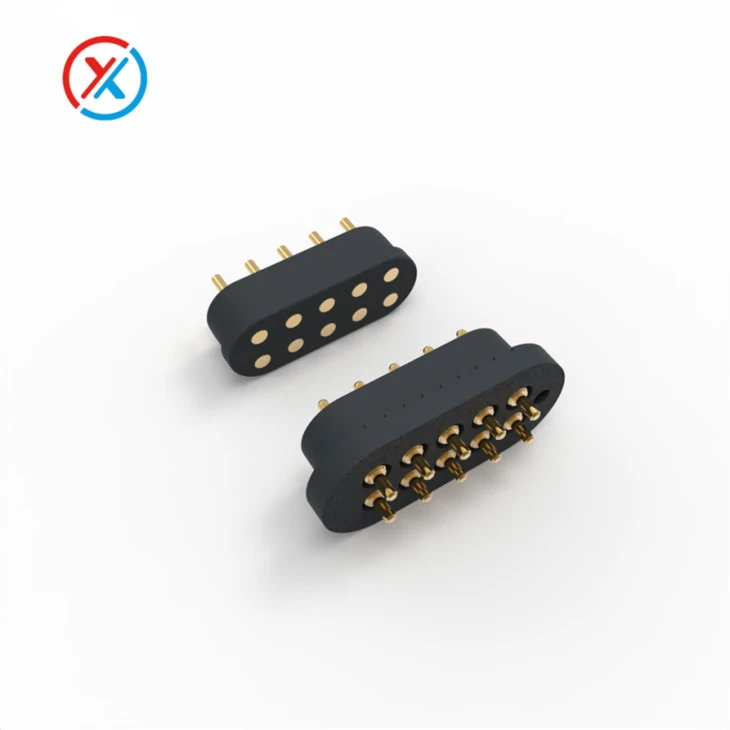

10 Pin Pogo Connector price

10-pinners Pogo-kontakt

Den halogen-frie og bly-frie 10-pinners Pogo-kontakten er holdbar og pålitelig. Xinteng tilbyr de mest konkurransedyktige prisene og kontaktene av høyeste kvalitet, egnet for applikasjoner innen bilelektronikk, industri og forbrukerelektronikk.

Sende bookingforespørsel

produkt introduksjon

Dongguan Xinteng Electronics Co., Ltd. er en av de mest pålitelige produsentene og leverandørene av 10 pins pogo-kontakt i Kina, kjennetegnet av kvalitetsprodukter og god service. Velkommen til engros bulk holdbar 10 pins pogo-kontakt på lager her fra fabrikken vår. Også tilpasset service og OEM & ODM-tjeneste er tilgjengelig.

Beskrivelse

10 Pin Pogo Connector(RT-1222) er vår langtidsholdbare serie. 10 pinner, tre pitch-alternativer:1,27 mm, 2,0 mm og 2,54 mm. Hvis du så på vår standard 7-pinners modell og trodde 20 000 sykluser ikke var nok, er denne vurdert for100,000parringssykluser. Vi oppgraderte fjærmaterialet og fortykket stempelbelegget for å komme dit.
De ekstra tre pinnene over en 7-pinners layout gir deg plass til redundant jord eller en ekstra signallinje. Vi ser denne spesifikasjonen oftest i testarmaturer, sensorarrayer og håndholdt medisinsk utstyr - alt som blir til- og frakoblet hele dagen. Strøm er 2A per pinne, så hvis PCB-sporene dine kan håndtere det, kan du skyve 20A totalt gjennom banken.
Standardmodeller trenger ikke en ny form. Prøver sendes innen 5 dager. Hvis du trenger vanntetting, tilpasset høyde eller annen belegg, send over tegningene dine, så vurderer vi.

Produktparametere

Produktmodell	RT-1222
Pitch	1,27 mm / 2,0 mm / 2,54 mm
Antall pinner	Standard 1 til 36 pinner (tilpassbar 37 til 128 pinner)
Kontakt Force	40 g ± 20 g @ 0,8 mm arbeidsslag (full slag 1,2 mm)
Livsprøve	100 000 sykluser
Nominell spenning	DC 12V
Merkestrøm	2A maks per pinne
Lodding varmebestandighet	260 gradertopp / 10 sekunder (HTN-hus, reflow-kompatibel)
Kontaktmotstand til fjærstift	Mindre enn eller lik 50 mΩ (prEIA-364-06)
Driftstemperatur	-25 grader til +80 grader
Saltspraytest	48H(prASTM B117, 5 % NaCl, 35 grader)
Andre monteringstyper	DIP gjennom-hull, SMT, rett-vinkel, tråd-lodd
Typisk ledetid	Standard: 3–5 dager; Tilpassede prøver: 7–10 dager; Bulk: 15–25 dager
MOQ	Standard : 200 stk; Tilpasset: 1000 stk
Emballasje	PE-pose / snelle pakking
Materiale og belegg samsvarer med ROHS- og REACH-standarder

Merk: HTN-huset takler en 260 graders topp for lodding, men den kontinuerlige driftstemperaturen er +80 grader. Det er to forskjellige ting - ikke bland dem sammen.

tegning

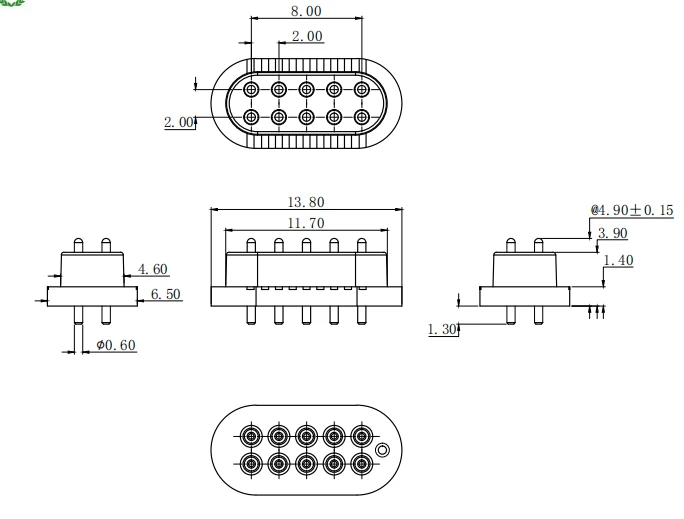

10-pins pogo-kontakt hann

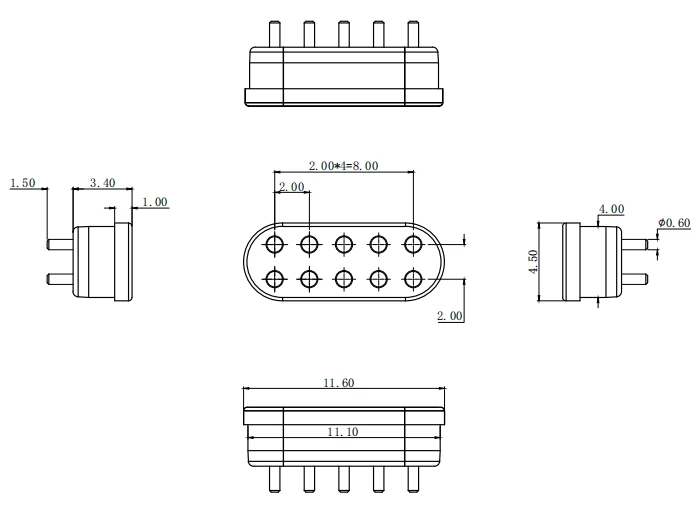

10-pins pogo-kontakt mor

Sertifisering

Vår fabrikk er sertifisert i henhold til ISO 9001:2015.
Fabrikkinspeksjonsrapport (dimensjoner, fjærkraft, kontaktmotstand - 100 % sjekket)
RoHS- og REACH-samsvarserklæring

product-750-413

Er dette den rette delen for deg? Rask sjekk

Din situasjon	Kjennelse
PCB-høyde tilgjengelig Større enn eller lik 5 mm	✅ God passform
Cycled >20 ganger om dagen	✅ Gå med RT-1222
Trenger 1,27 mm høy-tetthetsoppsett	✅ Velg Xinteng (med 1,27 mm avstand, tilgjengelig i alternativer med 1-36 pinner)
Trenger vanntetting (IPX4+)	⚠️Det er nødvendig å velge en annen type kontakt.
Kjører USB 2.0 eller CAN-signaler	⚠️ Høy-overføring krever tilpasning. Bruk 2,0 mm eller 2,54 mm; 1,27 mm har krysstalerisiko
Budsjett er absolutt bunn, livet spiller ingen rolle	❌ Bruk standardserien i stedet

Egendefinert pogo pin-kontakt

Pogo pin-kontaktdimensjoner: SMT, DIP, bøyd type, dobbel-pinnetype, loddetype, integrert type.

Pogo pin-materiale: Bly-fri C6801

Isolasjonsplast: HTN, høytemperaturbestandig opp til 260 grader

Pogo pin elastisitet: Mindre enn eller lik 15g

Spenning og strøm: Mindre enn eller lik 120V, Mindre enn eller lik 40A

Metoder for montering av hunnkontakt: DIP gjennom-hull, overflatemontering, 90 graders bøyning, gummiinnkapsling, loddetype osv.

Tilkoblingsmetoder for hannkontakt: 90 grader, 180 grader eller andre vinkler.

Metoder for posisjonering av hunnkontakt: Posisjoneringsstolpe, hevet ansikt, låsing, tetningsring, posisjoneringsøre, injeksjon i-form osv.

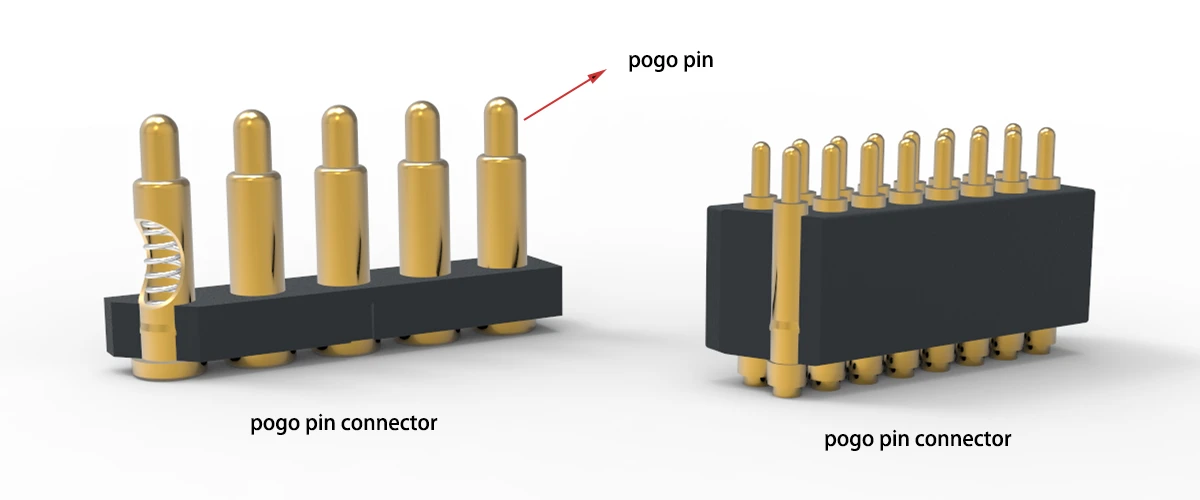

Pogo pin connector-1

om oss

Dongguan Xinteng Electronics Co, Ltd er en av detopp 310-pinners Pogo Connector-produsenter i Kina, bruker halogen-fri, bly-fri og miljøvennlige råvarer som er ufarlige for menneskekroppen. Vi har en stabil råvareforsyningskjede og avansert produksjonsteknologi for å produsere høykvalitets pogo-pinner, pogo pin-koblinger, magnetiske koblinger, etc. For tiden har vi utviklet over2000 løsningerog søkte om over100 patenter.Våre produkter har blitt brukt med suksess imedisinsk, bilelektronikk, romfart, sensorer, bærbare enheter, forbrukerelektronikk, smarte hjem og tingenes internett (IoT).

Adresse: No.9 Zhenlong Road, den femte industrisonen, Wushacaiwu, ChangAn Town, Dongguan City, Guangdong-provinsen, Kina.

Telefon: +86-13377798689

E-post: xt@xtpogopin.com

product-978-500

søknad

Tilfelle 1: Bærbar EKG-enhet, Shenzhen
Kunden trengte 100 000 sykluser pluss alkohol-serviett og kompatibilitet med UV-sterilisering. Vi støtet på stempelbelegget og beholdt HTN-huset. Liten-batchvalidering bestått; går over til masseproduksjon nå.
Tilfelle 2: Industriell miljøsensor, Hangzhou
Utefølerhus, saltspraybehov 48H. Vi sendte dem RT-1222 standardspesifikasjonen, og den gikk med en gang - 48H saltspray er vår standard. Kunden sa at prøvene til den forrige leverandøren ikke en gang kunne passere 24H.

FAQ

Spørsmål: Hvor mye koster prøver?

A: Hvis betingelsene er oppfylt, kan du søke om en enkelt prøvestandard RT-1222 gratis (med en levetid på kun 10 000 sykluser), og du trenger bare å betale for fraktkostnaden. Prisen på tilpassede prøver varierer fra 60 til 300 amerikanske dollar, avhengig av kompleksiteten. 1,27-millimeters versjonen med høy tetthet er litt dyrere fordi den er vanskeligere å montere.

Spørsmål: Levetiden er mye høyere enn standard 7-pinners. Er det en skrivefeil?

A: Det er ikke en skrivefeil. RT-1222 er i stand til å oppnå en lang levetid som varierer fra 10 000 til 100 000 sykluser. Vi har optimert designet på pogopinnene, og ved å tykk gullbelegge pogopinnene kan vi oppnå høy levetid. Vi bruker en rustfri stålfjær med 1 million kompresjoner, og standardmodellen på 10 000-sykluser er et forbrukerprodukt. levetiden til RT-1222 kan nå 100 000 sykluser, noe som gjør den til et produkt av industrikvalitet. Du kan tenke på det som et vanlig dekk og et kraftig dekk – de brukes til forskjellige formål og har forskjellige spesifikasjoner.

Spørsmål: Kan jeg kjøre USB 2.0-signaler gjennom dette?
A: Ja, men jeg ville ikke gjort det på 1,27 mm pitch - krysstale blir rotete. Bruk 2,0 mm eller 2,54 mm, tilordne to pinner til D+/D-, og sett jordstifter ved siden av dem for skjerming. Hvis du absolutt trenger 1,27 mm for USB, kan vi designe et differensialparoppsett, men det er en tilpasset jobb og koster ekstra.

Spørsmål: Kan en 10-pinners kontakt brukes til signaloverføring?

A: Ja, men kontaktimpedansen må kontrolleres. Hvis du ønsker å kjøre USB 2.0 eller CAN-kommunikasjon, må du sørge for at jordingspinneoppsettet er rimelig.

Spørsmål: Hvordan gjør jeg den vanntett?

A: Standard RT-1222 er ikke vanntett. For å legge til vanntetting støper vi en silikonforsegling inn i huset for IPX4–IPX7. Det krever en ny form; budsjett USD 1800–3000. Rettferdig advarsel: vanntetting ved 1,27 mm stigning er tett - toleranser må holde ±0,02 mm. Hvis vanntetting er et must, vil jeg presse deg mot 2,0 mm eller bredere.
